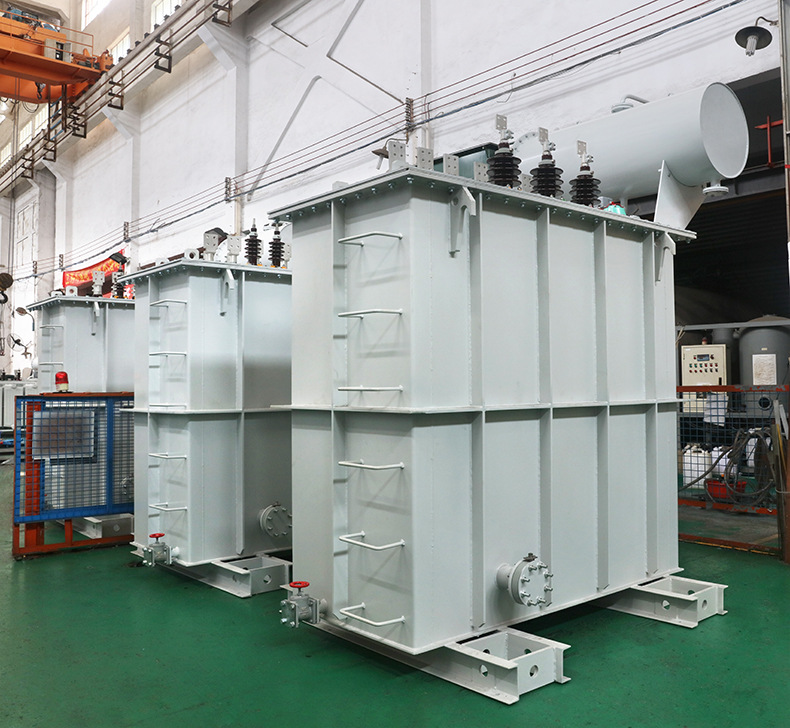

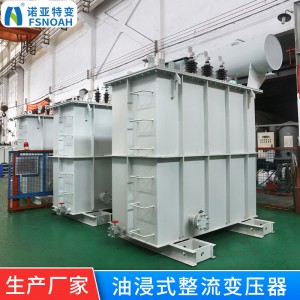

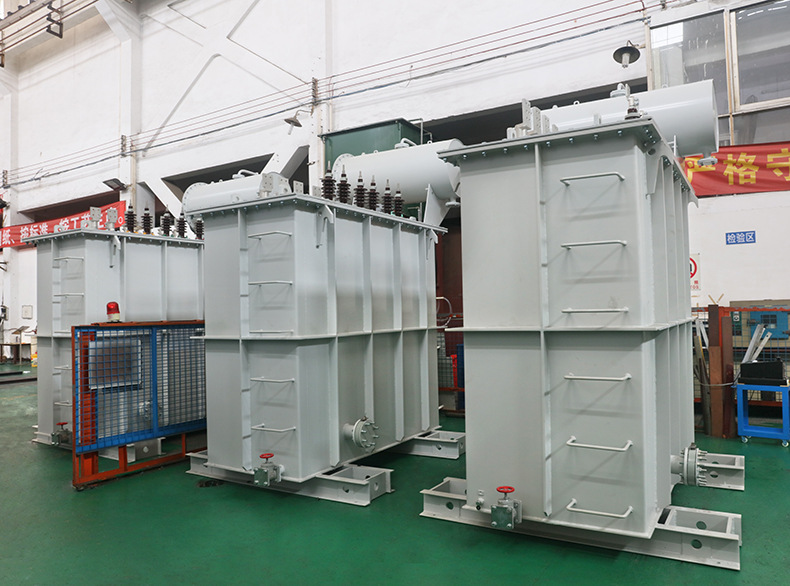

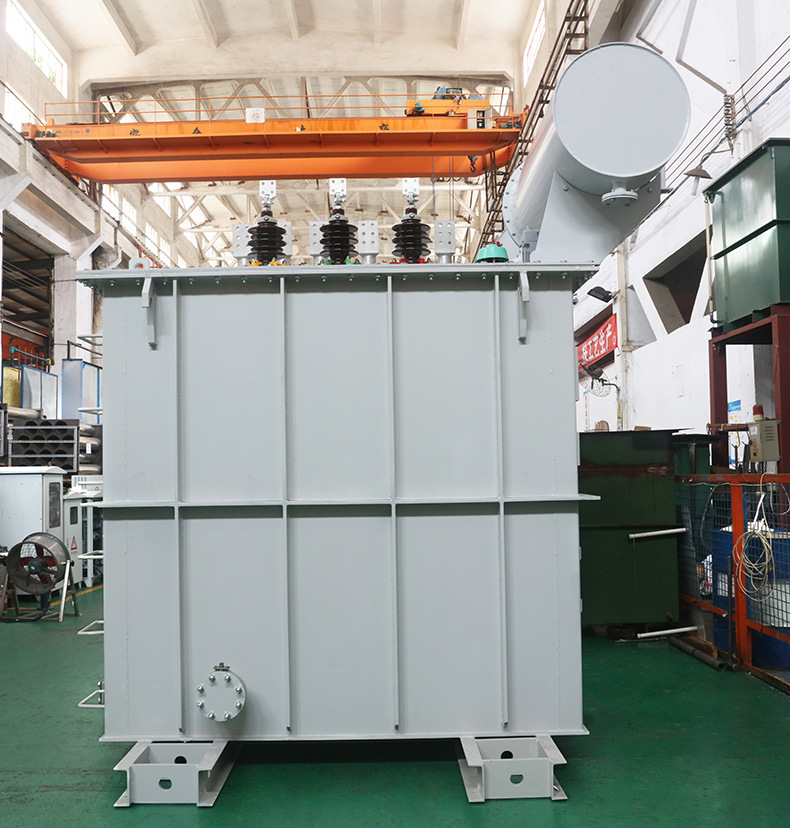

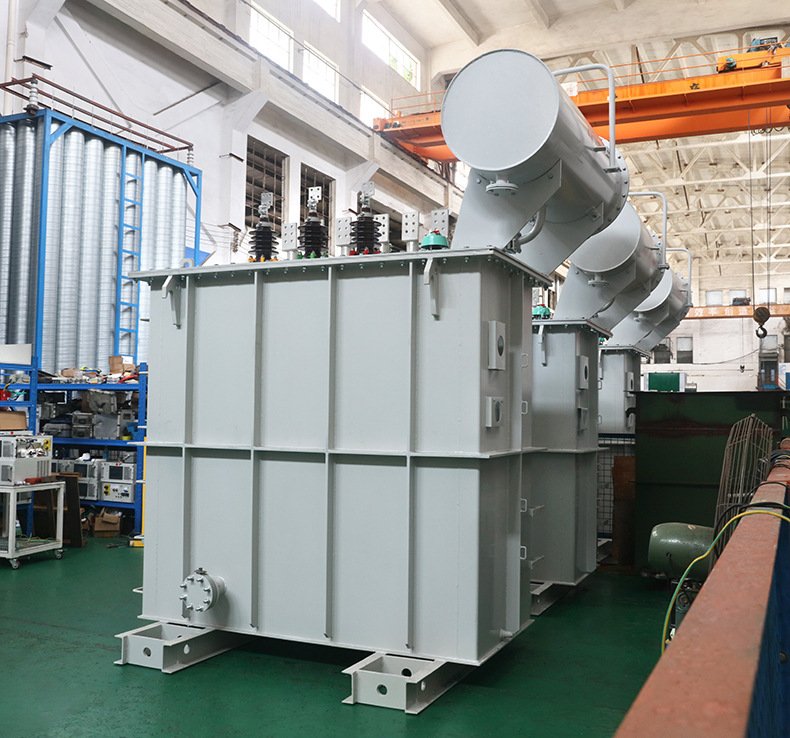

产品特点：
♦ 节省设备占用场地，在一台三相三柱式铁芯上，每柱分别套装二组以上高、低压线圈，可以单组（台）使用，也可多组（台）同时使用；
♦ 变压器有二组以上的低压线圈，每组可单独使用，也可并联使用，线圈间具有很大的短路阻抗；
♦ 通常用于钢厂轧机交-交变频调速电机或经整流后接直流电机，可以采取“一变多机”或“多机变一”的接线方式。
技术参数：
| 产品型号 | 高压(kV) | 高压分接范围 | 低压(kV) | 联结组别 | 短路阻抗(%) | 轨迹（mm） |
| ZS-160 | 6 6.3 10 10.5 11 |
±5% 或 ±2x2.25% |
0.10~3.3 | Dy11 Dy5 Dd0 Dd6 |
4 | 550 |
| ZS-250 | 550 | |||||
| ZS-315 | 550 | |||||
| ZS-400 | 550 | |||||
| ZS-500 | 550 | |||||
| ZS-630 | 6 | 550 | ||||
| ZS-800 | 820 | |||||
| ZS-1000 | 820 | |||||
| ZS-1250 | 820 | |||||
| ZS-1600 | 820 | |||||
| ZS-2000 | 1070 | |||||
| ZS-2500 | 7 | 1070 | ||||
| ZS-3150 | 1070 | |||||
| ZS-3500 | 1070 | |||||
| ZS-4000 | 1070 | |||||
| ZS-5000 | 8 | 1070 | ||||
| ZS-6300 | 1475 | |||||
| ZS-8000 | 1475 | |||||
| ZS-9000 | 1475 | |||||
| ZS-10000 | 1475 |
